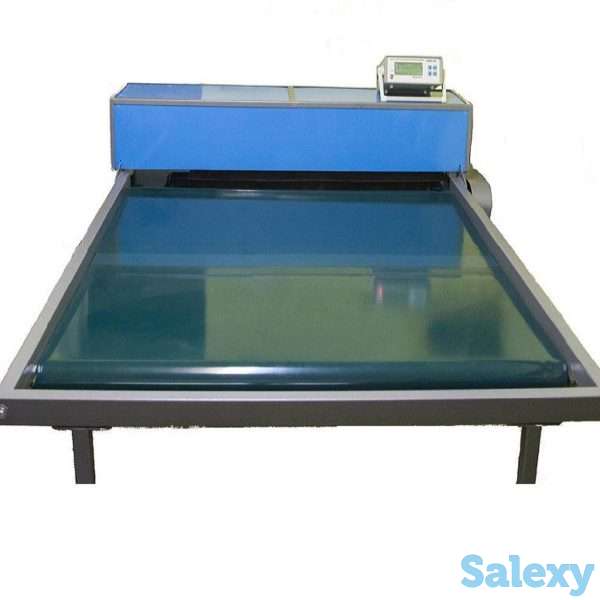

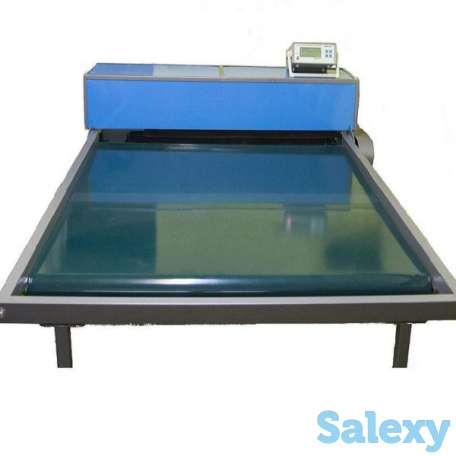

Установка испытательная для проверки диэлектрических ковров АИДК-20Ц

Установка испытательная для проверки диэлектрических ковров АИДК-20Ц предназначается для выработки напряжения на переменном токе, имеющего форму синусоидального вида и токовую частоту 50 Гц, для измерений напряжения и силы АС тока при тестировании диэлектрических ковров с использованием Метода 1, согласно ГОСТу 4997-75.

Установка предназначается для работы при температурных параметрах внешней среды в пределах от +10оС до +40оС, при показателе относительной влажности не более 80% при температуре +25оС и при параметрах давления атмосферы в пределах от 84 кПа до 106,7 кПа.

Установка имеет в своем составе следующие функциональные устройства:

- блок индикации, служащий для осуществления замеров, индикации и выполнения управляющих функций;

- блоки валов высоковольтного типа, которые служат для получения напряжения высокого уровня АС тока и для захвата диэлектрического ковра;

- блок подачи конвейерного типа, служащий для транспортирования диэлектрических ковров в зону тестирования;

- кабель сетевого питания, служащий для подсоединения сети АС тока с одной фазой.

Требования к источнику напряжения высокого уровня АС тока:

- показатель напряжения синусоидального вида на выходе – 20 кВ;

- показатель частоты основной гармоники напряжения синусоидального вида – 50 ± 5 Гц;

- коэффициент искажений синусоидальности кривой напряжения – 5%;

- показатель стабильности напряжения на выходе – 1%.

Основные особенности установки технического характера:

действующие значения напряжения для испытаний холостого хода находятся в пределах от 19,00 кВ до 21,00 кВ;
параметры замера действующих значений высокого напряжения АС тока находятся в пределах от 1,00 кВ до 22,00 кВ;
параметры замера действующих значений силы АС тока находятся в пределах от 0,05 мА до 30,0 мА;
показатель допустимой относительной погрешности замеров действующего значения напряжения составляет ± 1%;
показатель допустимой относительной погрешности замеров действующего значения силы тока составляет ± 2%;
показатель испытательного напряжения холостого хода находится в пределах 20 кВ ± 5%;
показатель максимальной потребляемой мощности составляет 1200 ВА;
допустимый временной промежуток для непрерывной работы составляет 8 часов;
полная масса установки составляет 244 кг ± 10 кг;
ширина валов составляет 800 мм.
