Монтаж электродвигателей

Надежность и долговечность оборудования, куда входит безотказная работа, напрямую зависит от правильной сборки узлов. Наиболее часто встречающие узлы состоят из привода и приводимого механизма. Рассмотрим один из видов привода – электродвигатель. На сегодняшний день существует множество различных типов и исполнений электродвигателей, ввиду этого стоит подходить к их монтажу серьезно. Прежде чем их монтировать, необходимо подготовить фундамент для их установки. С помощью BALTECH LL-9110 - система для измерения прямолинейности и плоскостности лазерная заливаем фундамент с соблюдением требуемых норм, после чего размечаем все отверстия и места креплений электродвигателя с приводимым механизмом. Хочу обратить внимание, что данная процедура является важным действием перед правильным монтажом электродвигателей. После проведения выше описанной процедуры проверяем соответствие заданных размеров с помощью Fixturlaser NXA Ultimate - система для центровки валов и контроля плоскостности лазерная. Данная система является уникальной, и в дальнейшем она Вам еще поможет при монтаже.
Большую часть электродвигателей приходят на предприятие уже в собранном виде. Важно понимать, как он перевозился и где хранился. Если никаких нарушений не было, то разбирать перед монтажом его не обязательно. Достаточно провести некоторые проверочные работы, такие как: с помощью измерительных щупов BALTECH FG проверить зазоры, проверить подшипники, на самом деле, подшипники должны проверяться на специальных стендах ПРОТОН-СПП-КВК - комплекс входного контроля подшипников качения с двумя измерительными блоками в соответствии с РД ВНИИПП. После ряда проверок, монтажник, зачастую это электромонтер проверяет электродвигатель в специальной акустической камере. Если после такого испытания дефектов не выявлено, то двигатель начинают монтировать.

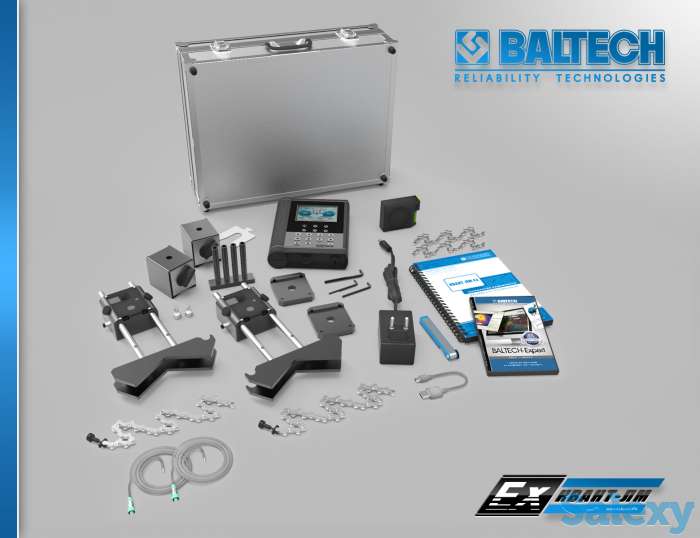

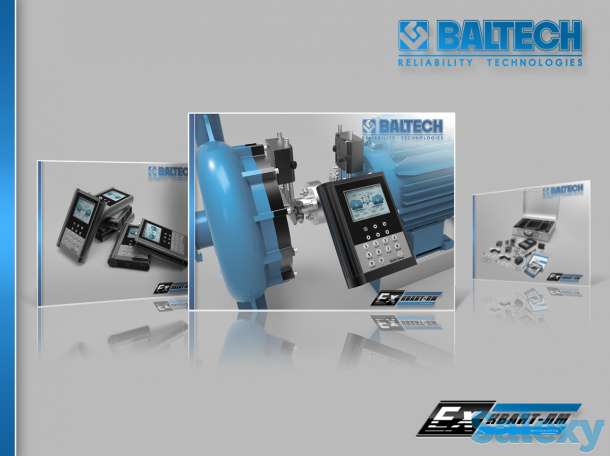

При установке электродвигателя необходимо использовать калиброванные пластины BALTECH-23458N или самовыравнивающиеся элементы BALTECH DM. Это необходимо для выравнивания электродвигателя в горизонте. Использовать деревянные, медные и прочие пластины (подкладки) запрещено. В зависимости от типа исполнения электродвигателя необходимо провести центровку его с приводимым механизмом. Если у вас ременные передачи, то с помощью Fixturlaser РАТ - система для центровки шкивов лазерная проводится регулировка в горизонтальной плоскости. Если у Вас муфтовое соединение, то с помощью Fixturlaser NXA Ultimate - система для центровки валов и контроля плоскостности лазерная проводите центровку валов и механизмов. Обращаю Ваше внимание, что данная процедура важная и обязательная. Необходимо выставить механизмы с исключением угловой несоостности и параллельного смещения. Данная система позволяет Вам наглядно видеть сколько необходимо подложить пластин и какой величины, чтобы устранить расцентровку. При чем, система позволяет определиться, каким механизмом проще устранить несоостность. Данная процедура возможна непосредственно при монтаже электродвигателя.
