Энергетический аудит электроустановок является неотъемлемой частью общего энергетического аудита сложных технических систем, а инфракрасная термография - один из Методов неразрушающего контроля (NDT) для такого типа анализа, как подсистемы распределения питания. Во время энергетического аудита энергетических установок с помощью тепловизоров серии BALTECH TR, необходимо провести некоторые дополнительные измерения электрических величин, которые часто не выполняются легко.
В качестве практического примера анализ подсистемы распределения электроэнергии крупных промышленных потребителей.

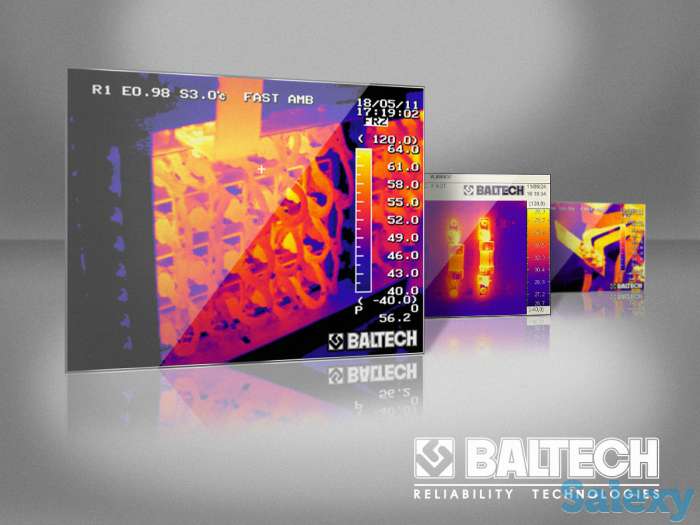

Представлена процедура аудита и принятия решений для будущего обслуживания. Рекомендации по корректирующим действиям, также приведена процедура обслуживания, основанная на критерии абсолютной температуры, и критерии дельта-Т, учитываемых при измеренной нагрузке. Инфракрасная термография - бесконтактный метод, для определение распределения температуры на поверхности наблюдаемого объекта, измеряя интенсивность излучения в инфракрасной области электромагнитного излучения спектр. Термография часто используется в качестве обслуживания, как инструмент. В области электроэнергетики, термография - неизбежный метод испытаний, связанных с измерением электрических величин. В соответствии с международными стандартами - термография классифицируется как один из методов неразрушающего контроля (НК). Стандарты в области тепловидения не являются уникальными, представляющие несколько различных норм, которые в основном связаны с определенными техническими областями. Критерии для важности и безопасности электроустановок на основе информация с термограммы сводится к анализу абсолютной и относительной температуры наблюдаемых элементов системы, по сравнению с аналогичными компонентами при одинаковой нагрузке. Интерпретация термограммы зависит в первую очередь от знаний и опыта пользователя. В качестве примера для этой статьи рассмотрим энергетический аудит большого сложного промышленного трансформатора подстанция (ТС) 10 / 0,4 кВ и связанное с ней распределение. Анализируемая система - по существу промышленная установка, которая состоит из административных зданий и производственных объектов. Офисные здания классифицируются как нежилые здания со сложными техническими системами. Потребляемая энергия регулируются природным газом и электроэнергией. Построенный в 1950 году, завод состоит из администрации, площадью 487 м 2 и рабочей площадью 3414 м 2 . Ежегодный расход природного газа и электроэнергии 162 269 кВт ч и 167 390 кВт ч, соответственно, натуральный газ используется для обогрева помещений, а электричество для питания машин. Согласно изложенному выше, очевидно, что непрерывное снабжение электроэнергией важно для бизнес-процессов, которые происходят в пространства сложной системы.

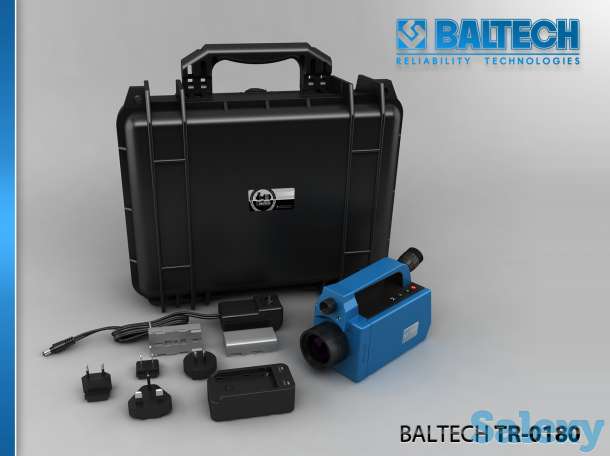

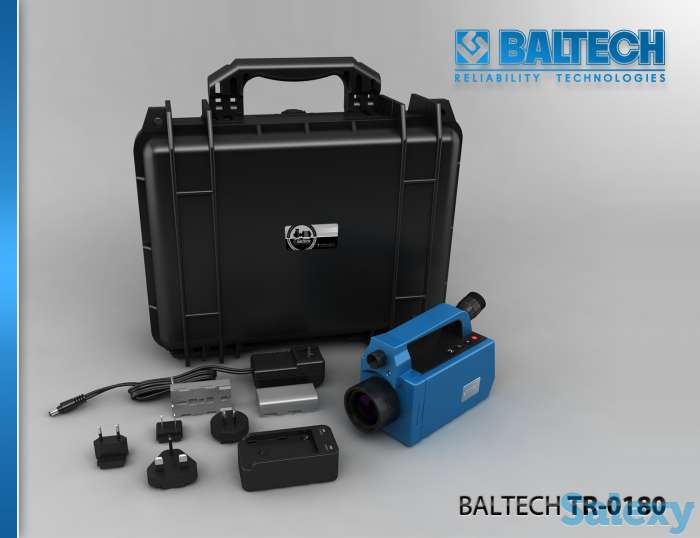

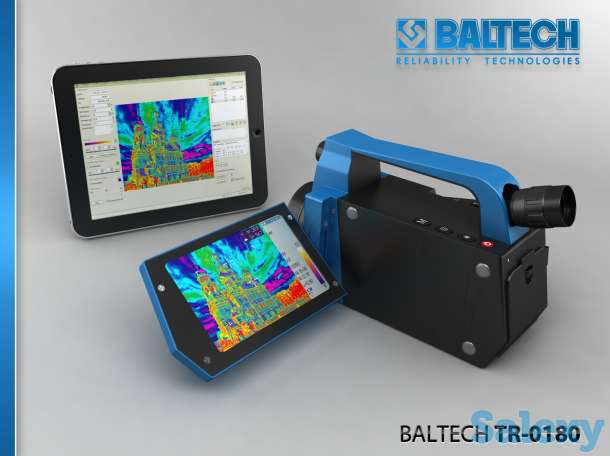

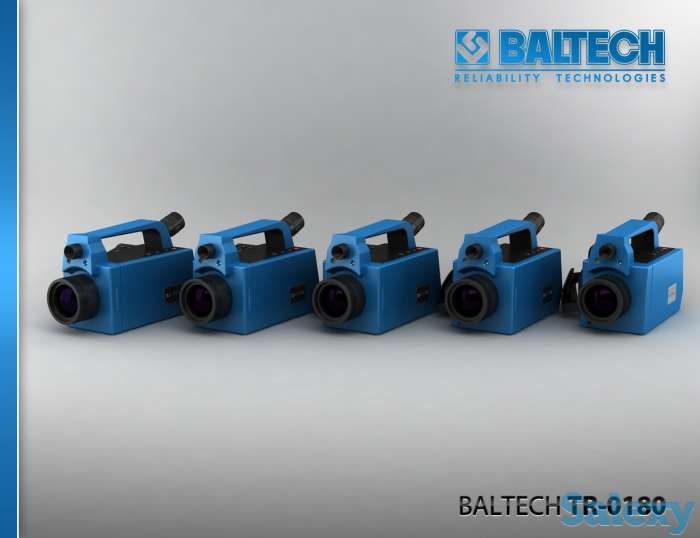

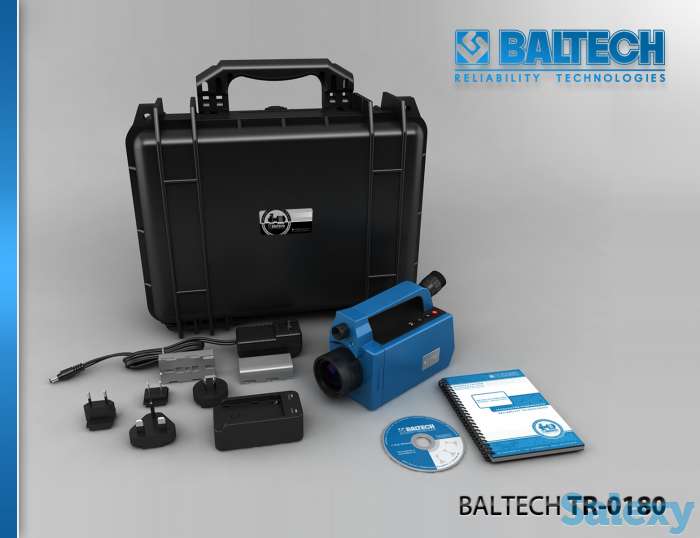

Проблемы, обнаруженные инфракрасной камерой BALTECH TR-0180, можно увидеть только когда оборудование находится в рабочем состоянии. Использование тепловой визуализации в электроэнергетике тесно связаны с измерением электрических величин, в основном количество тока, что означает диссипацию в отдельных элементах системы. Задача измерения электрических параметров и открывания шкафов должна быть поручена уполномоченному электрику, чтобы лицо, выполняющее тепловизионное обследование смог беспрепятственно выполнить измерение с помощью тепловизоров серии BALTECH TR.
Требования к термографическим аудиторам для каждого уровня специализации, описано в ISO 18436-7
Первый уровень:
Профессиональный оператор может проводить Термографический аудит с использованием четко определенных процедур, для оценки результатов анализа и для обработки элементарной пост-прорабатывающей деятельности тепловых изображений. Ему нужно 32 часа обучения и 12 месяцев (или 400 часов) профессиональной деятельности.
Второй уровень:
Профессиональный оператор может проводить расширенный термографический аудит с использованием многих действующих инструментов и определить правильное корректирующее действие для наблюдаемых проблем. Ему требуется 64 часа обучения и 24 месяца (или 1200 ч) профессиональной деятельности.
Третий уровень:
Профессиональный оператор способен развивать процедуры, программное обеспечение и расширенные инструкции для правильного использования термографии. Он также способен идентифицировать сложные условия и рекомендовать корректировку термодинамических действий. Ему требуется 96 часов обучения и 48 месяцев профессиональной деятельности.
